商业综合体建筑，是由多种商业形态通过建筑流线有机组合而形成的一个大型综合性建筑体。整个建筑从外形上一般分为裙房和塔楼两部分。其中，空调通风设备通常需要布置在裙房屋面上，这些设备主要有冷却塔、风冷热泵、通风机、空调室外机等。它们运行时均会产生较大的振动和噪声，对周围塔楼和楼板下的房间有一定的影响。因此，在工程设计阶段我们就需采取有效措施将振动和噪音控制在有关规范允许的范围内，以确保商业综合体建筑的正常使用。#噪声治理公司##商业噪声治理#

一、屋面设备噪声分析

1、冷却塔设备

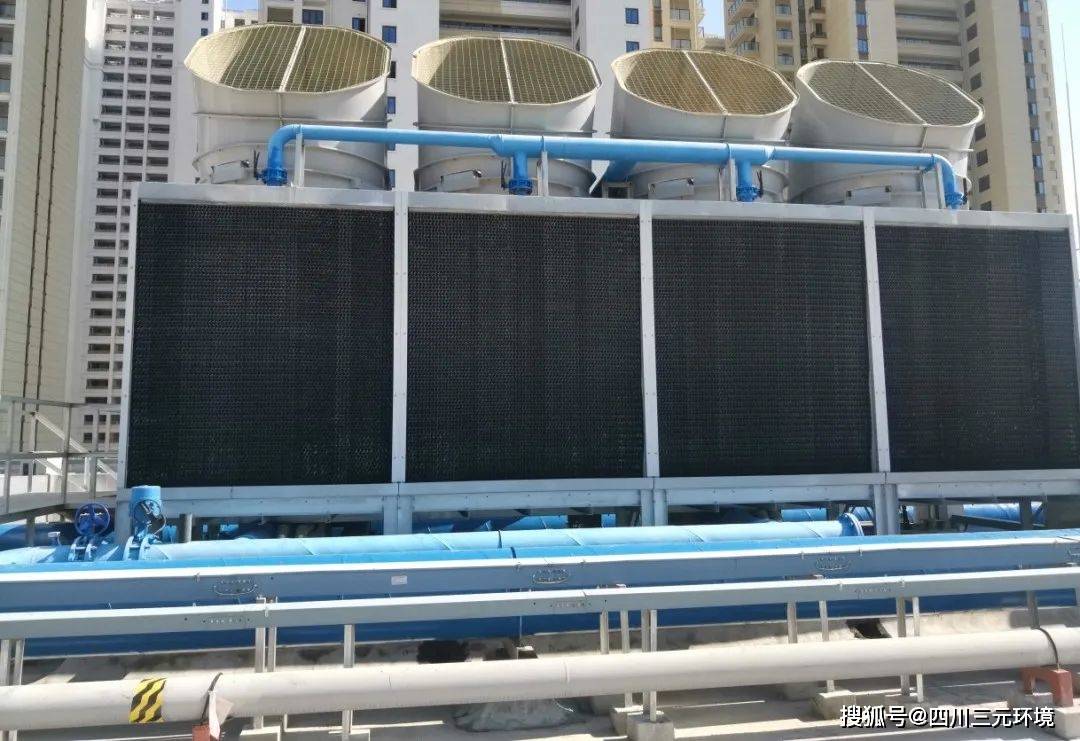

商业综合体屋面常见冷却塔

冷却塔噪声声源主要由以下４个部分组成：

1）风机进排气噪声；

2）淋水噪声；

3）风机减速器和电动机噪声；

4）冷却塔水泵、配管和阀门噪声。

2、热泵设备

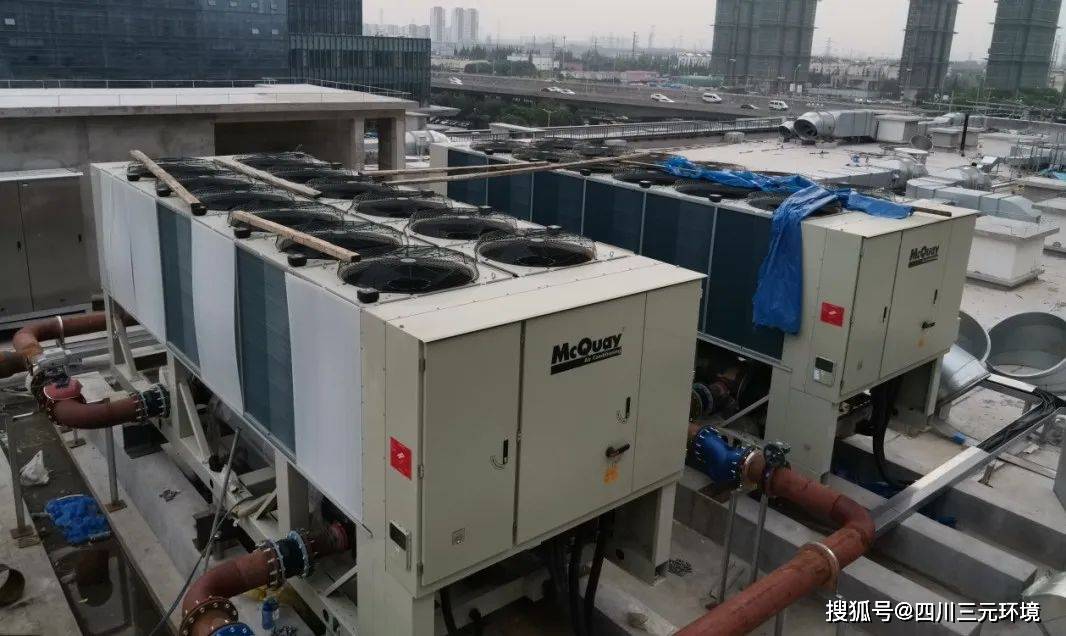

商业综合体屋面常见热泵

热泵机组的噪声源主要包括：热泵上部的轴流风机、热泵下部的压缩机、还有其配套的送水泵。

3、风机设备

油烟风机噪声源主要包括：空气动力性噪声、机械噪声、电机噪声组成。

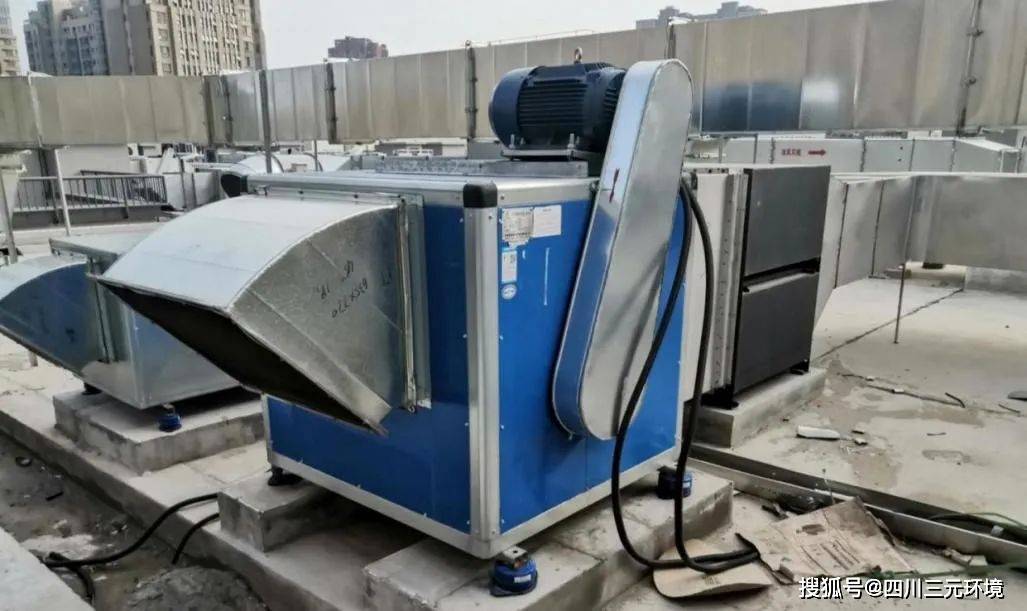

商业综合体屋面常见油烟风机

4、空调室外机

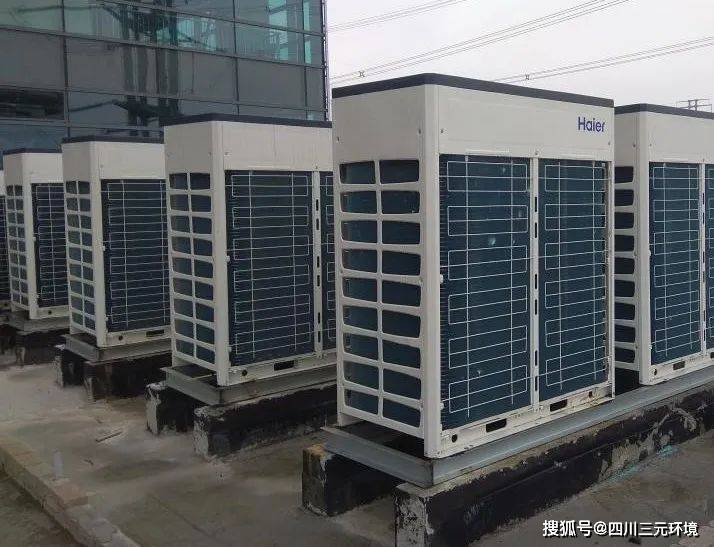

商业综合体屋面常见空调外机

空调机组噪声源主要包括：机组设备、电机及风机形成风扇旋转噪音、机械噪声、电磁噪音、气流运动形成的噪音。

二、屋面设备安装现状

1、设备布局不合理

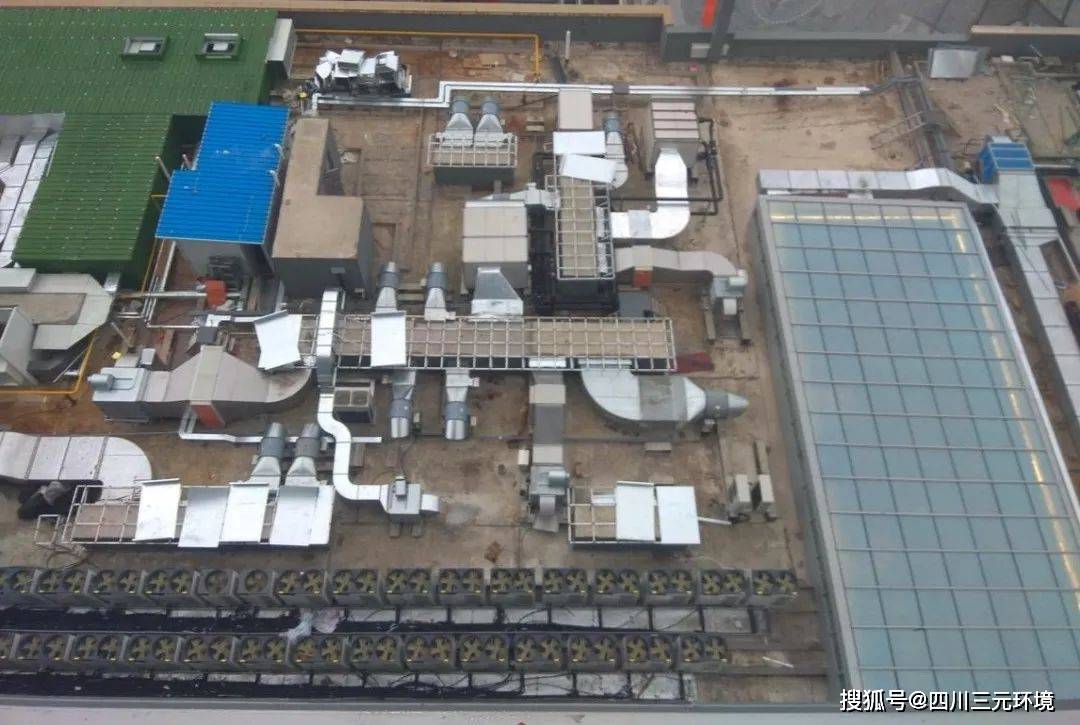

某商业综合体屋面设备排布

布局问题：

1）设备安装杂乱，线路管道等设施错综复杂；

2）高噪声设备，例如风口等直接朝向敏感点（写字楼、酒店、居民区）；

3）设备距离边界较近，且无任何障碍物阻隔噪声传播；

4）未预留减振降噪改造空间，未预制基础等。

2、设备安装不合理

在设备安装过程中，设备安装不合理带来的噪声：如设备落地安装时底部未安装减振装置；吊装设备未采用带减振弹簧的吊架；风机盘管吊杆的受力处螺栓紧固不够等；组合式空调各空气处理段的连接处存在缝隙，各空气处理段和壁板间存在可以产生振动的缝隙等。

风管安装不当引起的噪声：如镀锌板风管强度不够，设备开启时风管表面的振动引发噪声；风管的对角线不等、表面不平，出现翘角甚至扭曲，也会使风管连接处受力不均，法兰垫片不严密，从而使风管漏风量过大而引起噪声的增加。

暖通空调水系统管道造成的噪声：管道聚气，气混水、水加气，在空调系统较大的承压下会产生噪声；管道水力失衡，造成管道局部流速过大，从而使局部噪声增大；管道出现锈蚀或安装时残存的焊渣，在水流过程会因撞击管道也会产生噪声。

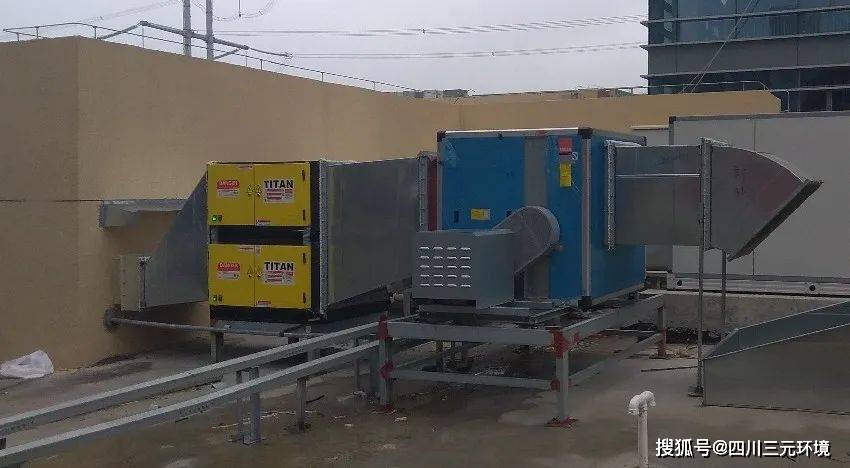

某屋面风机安装--无任何减振措施

3、设备选型不合理

空调、水泵、冷却塔等设备厂商所提供的设备运行时的噪声值往往要比设备安装完成后现场监测的噪声低很多，如前期设备选型时未将此部分考虑进去，会导致部分设备安装后噪声超标的问题。

三、噪声控制措施及建议

1、前期噪声控制措施

1）设备安装前，由声学专业审核规划图纸，提供前期声学模拟预测及相关建议；

2）高噪声设备远离敏感点（写字楼、酒店、居民区），冷却塔热泵集中安装在背对敏感点一侧，且设备预制导流口，导流口的方向偏向敏感点；油烟风机安装时避免多台串联统一排气的方式，降低风速带来的次噪声干扰；

3）设备安装前，屋面预制混凝土基础，为后期噪声控制提供空间；

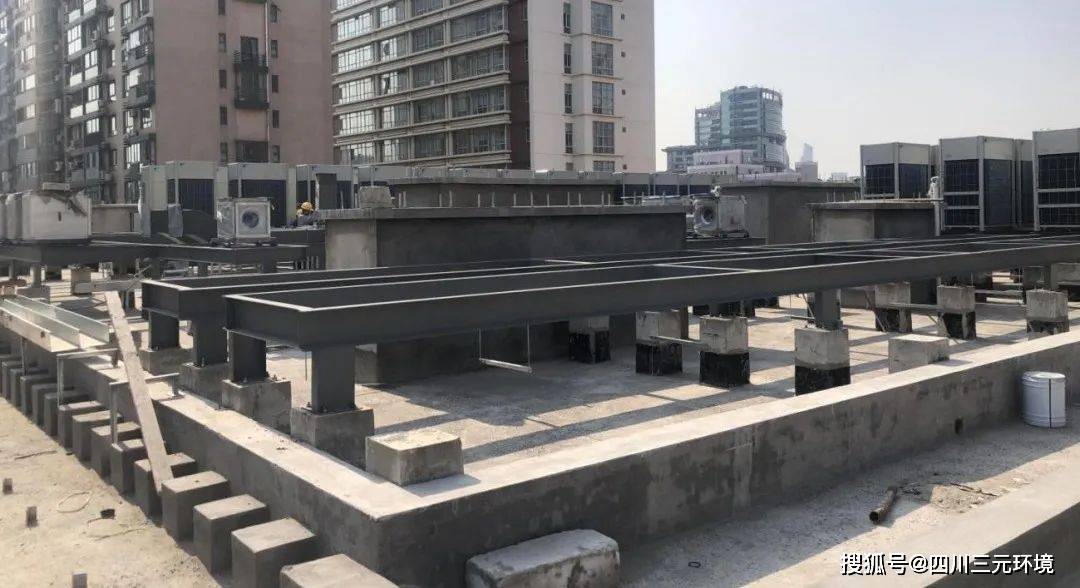

某商业综合体设备安装前--预留降噪措施安装平台基础

4）管道排布的合理性对影响噪声效果非常重要，因此要在施工以前进行科学合理的管线综合排布。在安装金属风管时，需预防风哨现象的产生，不能在施工安装过程中出现裂缝以及漏风口。通风系统的封堵处理也是必要的措施，尤其是在水管道和电线桥架穿过的地方，如此可以防止噪声的扩散。安装工作结束后，系统调试工作也是需要认真开展的，尽量平衡暖通各系统管网的风量、水流量，如此措施也能够减少噪声的产生；

5）应选择高效、低噪声的设备，冷却塔采用变速风机，夜间降低转速，减少运转噪声。必要时采用无风扇水喷射型冷却塔或采用改变水池结构和水面材料的新型冷却塔，降低水落噪声；风冷冷水机组采用封闭式压缩机或多级压缩；风机尽可能采用后向叶片的离心风机，工作点位于高效区，风机叶轮与电动机之间采用直联传动。

2、后期噪声控制措施

1）在设备外加装隔声罩或在设备附近安装声屏障，都会有效地隔绝噪声。隔声罩结构体使用穿孔吸隔声板，内部填充高吸声系数的纤维材料，吸声材料内部有大量的相互贯通的微孔或间隙，当声波入射到多孔材料表面时激发起微孔内空气振动，由于空气粘滞性使振动空气的动能不断转化为热能，从而使声能衰减；

2）冷却塔及热泵的噪声可从以下几方面入手：

① 降低风机噪声源。如采用低转速、大直径、新叶型、阔叶片、小叶角、皮带传动或多极低速电机直联传动等措施，噪声降低量通常可达10dB（A）左右。

② 低淋水噪声。 措施包括： 降低水池水深，采用特殊的水池结构形式，在水面上部张布细眼尼龙网，以及在水面上漂浮聚氨脂泡沫塑料层等，一般可使冷却塔的淋水噪声降低5~10dB（A）；

③ 采用消声、隔声措施。 对于噪声控制要求较高的场所，可在排风口处设置排风消声器，在进风口处也加设消声器，同时在冷却塔旁设置声屏障或隔声罩，声屏障要尽量靠近声源并要高于声源，通常可使噪声降低10dB（A）左右。 隔声罩要预留进风消声器，保证设备的正常通风散热使用功能，安装后可使噪声降低15-20dB（A）左右；

3）对屋顶设备的隔振可采用如下做法：先在屋面上按设备尺寸预留基础。基础上面设隔振器，按设备的转速和振动频率选择隔振器的类型并根据所选隔振器的承受荷载和设备的总重量确定隔振器的数量。对运行时振动较大的设备，可采用弹簧与橡胶相结合的复合型隔振器，可以收到较好的隔振效果；

4）在对设备本身进行隔振处理的同时，还不能忽略管路隔振的问题。因为设备在运转的同时，会带动所连接的风管或水管一起振动，管路的振动会以弹性波的形式向屋面下面的房间传播，形成噪声，振动严重的还会破坏管道连接的严密性。管路隔振采取的措施通常是在设备与管道连接处设柔性软管，通过软管的阻尼作用，以不使设备的振动传给管路。连接水管的软管通常为橡胶和不锈钢制成，连接风管的软管通常由帆布或其它人造材料（橡胶或复合铝箔柔性玻纤）制成。

四、结 语

综上所述，屋面设备的振动和噪声是同时出现的，要控制并消除它们带来的不利影响需采取一系列措施。这需要我们在设计、采购、安装等各环节都要注意噪声的因素，就一定能把那些不利影响降到最低，从而创造一个环境良好的商业广场。#三元环境噪声治理#
